一、給水工程施工測量
1）測量放線：首先根據建設單位移交的坐標點及高程點，設計施工現場測量簡圖。
2）將控制坐標點引測至施工現場，做好標記，并加以保護。
3）按照工程特點的要求引測具部控制點。
4）進行施工溝槽中線及邊線的放置。
5）測量管底標高。
6）測量中室底高程。
二、施測方法
1）用經緯儀依據甲方移交的坐標點，加密道路中心樁，每150m設一控制樁，并加以保護，用水準儀將高程引測到附近建筑物上，做上明顯的記號。
2）采用方向法，配以直尺確定溝槽開挖邊線，，用白灰撒出開挖線。
3）溝槽開挖后進行龍門樁設置，采用木板，間距不超過35m，將管道中心線及高程引測其上。
三、溝槽開挖的施工方法
1）溝槽開挖采用小型機械開挖，人工修坡，開挖邊坡為1:1，開挖溝槽的土方堆放至北測，堆土距開挖邊線不小于1.5m，開挖溝槽底部土層確保不被攏動，溝槽開挖應預留20cm左右保護層，用人工清理。
2）開挖溝槽時，如遇有管線、電纜時加以保護，并及時向相關單位報告，及時解決處理，以防發生事故造成損失。
3）開挖溝槽土層要堅實，如遇松散的回填土、腐植土或石塊等，應進行處理，散土應挖出，重新回填，回填厚度不超過20cm進行碾壓，腐植土應挖取換填砂礫料，并碾壓夯實，如遇石塊，應清理出場，換填土質較好的土回填。
4）在開挖溝槽過程中，應對溝槽底高程及中線隨時測控，以防超挖或偏位。
溝槽允許偏差應符合下表的要求：
四、管道基礎
1）溝槽開挖驗收合格后方可進行管道基礎的施工。

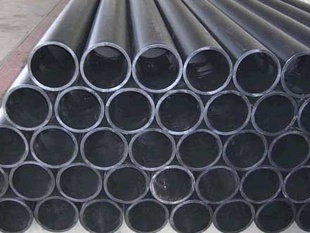

2）采用DN315PE管，熱熔接口，基礎采用砂石基礎。
給水管道施工工序：
管線測量-管線清表-修筑施工便道-管溝開挖-PE管材運輸-施工砂墊層-PE管熱熔連接-管道敷設-管身回填-管段試壓-閥門、井室安裝-管溝回填-設置管道標示-通水試驗。
五、PE管連接操作方法
熱熔對接的連接界面是平面，其方法是將兩相同的連接界面用熱板加熱到粘流態后，移開熱板，再給連接界面施加一定壓力，并在此壓力狀態下冷卻固化，形成牢固的連接。其主要工藝過程為調整、加熱、切換、合縫加壓和冷卻。對接時界面上處于粘流態的材料有流動也有擴散，流動太大不利于擴散和纏結，所以要把流動限制一定范圍，在有限的流動中實現“熔后焊接”。因此，對接工藝的關鍵是要在對接過程中調整好溫度、時間、壓力三參數，要把連接界面材料的性能、應力狀況、幾何形態以及環境條件等因素一起考慮，才能實現可靠的熔焊。
六、井室砌筑
1）井室砌筑前放基線，基線要準確，位置不得有偏差，幾何尺寸準確。
2）進行井基施工時，不得帶水作業，必要時要降水進行，以確保井底成形后不滲漏。
3）砌筑井壁砂漿飽滿，灰縫平整，不得有通縫現象。每層必須進行灌縫處理，夾磚楔。做好井室的防水，做到隨砌隨抹，井內外壁用1:2的防水砂漿抹面，厚度15mm,并注意養護。抹灰不得有空鼓、裂縫，井室內需壓光、抹光。
4）井室爬梯安裝位置準確，安裝牢固，掛線校對其垂直度。
